​ESK Schultze过滤器 ORS 1 带低压油箱

ESK Schultze过滤器 ORS 1 带低压油箱

多个油分离器 (7) 将油从压缩气流中分离并导入油收集器 (2)。在油分离器并联时，应注意在油分离器上安装或在油回流管路中安装单向阀 RV-10B/0,1 (3)。并联的油分离器不会同步开启和关闭，因此单向阀可以防止油回流到尚未“开启”的分离器。ESK 油分离器在目录第 18 页及后续页面有详细说明。
油在油收集器 (2) 中通过压差阀 RV2-10B/1,5 (1) 进行减压，并通过带前置滤网 (4) 的调压器 (5) 输送至压缩机。

1 压差阀 RV2-10B/1,5

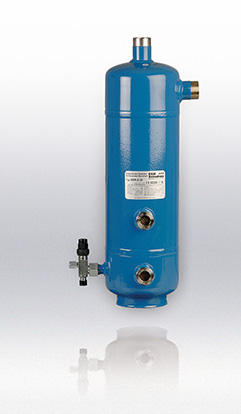

2 油收集器 OSA
3 单向阀 RV-10B/0,1
4 油滤 F-10B / F-10L / FF-10B
5 油位调节器 OR.. / ERM6..
6 液体分离器 FA..
7 油分离器 OS / BOS2
8 压缩机
9 单向阀 RV
